当前位置: 首页 > 解决方案 > 聚氨酯PU彩钢夹芯板生产线

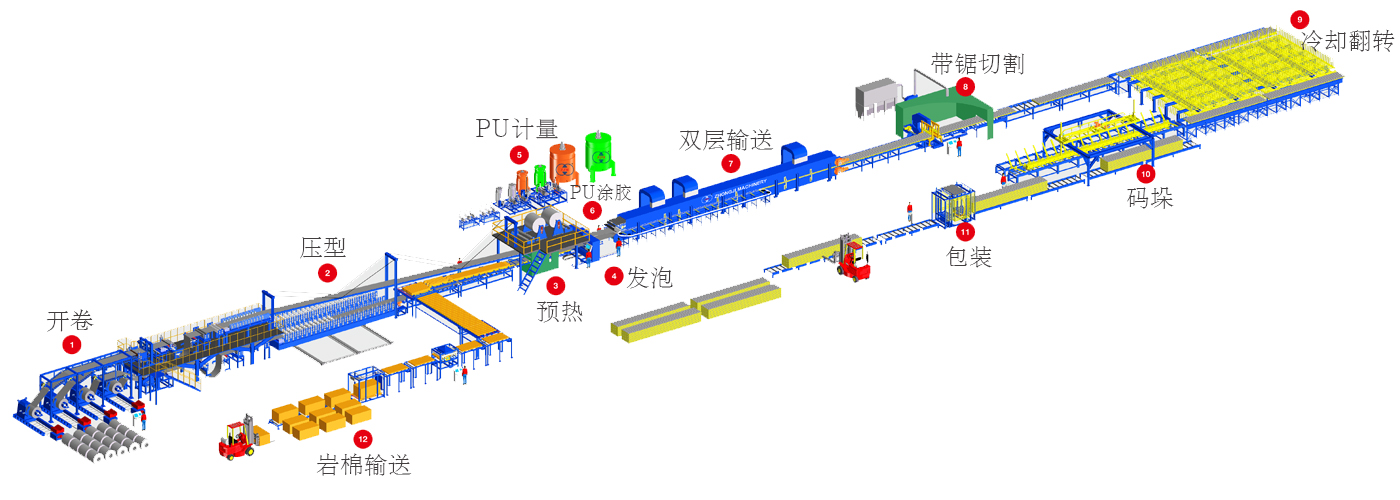

PU聚氨酯岩棉彩钢夹芯板生产线布置图示

1	开卷机	2	压型设备	3	预热装置
4	聚氨酯发泡机	5	戊烷计量设备	6	聚氨酯涂胶装置
7	双履带输送机	8	带锯切割机	9	冷却翻转装置
10	码垛机	11	包装机	12	岩棉输送设备

产品亮点

上海中吉机械的连续性聚氨酯彩钢生产线结合了先进的意大利和韩国技术。

整条生产线包含了开卷系统、覆膜切断系统、压型机、预热炉、聚氨酯高压发泡机、双履带系统、双履带加热系统、切段系统等。开卷系统会将钢板展开为板材压型做准备，上下两个压型后的钢板会随着PU发泡剂注入PU的同时进入双履带复合机，经过24米的移动和加热，他们会粘合在一起生产出聚氨酯彩钢板，切割机将聚氨酯彩钢板切成一定长度，进行打包。

技术参数

参数	单位	数值	备注
设备总长	m	170米（到切割机位置110米）	其中双履带：24米（标准）；可以增加到30-36米
生产速度	m/min	3-7米/分钟	速度控制为变频调速器，PLC控制
发泡形式	--	高压发泡机，聚合反应	--
工厂用电	v	380V X 50Hz X 3Ph	根据用户选择
控制电压	v	A.C24V/110V220V	根据用户选择
蒸汽源供热	大卡	约30万大卡	--
总装机功率	kw	约300kw	--
配件说明：	以上配件均采用知名电器品牌 PLC ： SIEMENS, 变频器：TELDA, 电机：上海液压：意大利ATOS

生产线流程示意图

上海中吉机械的连续性聚氨酯彩钢生产线结合了先进的意大利和韩国技术。

液压开卷机→覆膜切断装置→滚压成型机→预热装置→高压发泡设备→双履带层压机→自动切割机→成品冷却系统→成品码垛包装

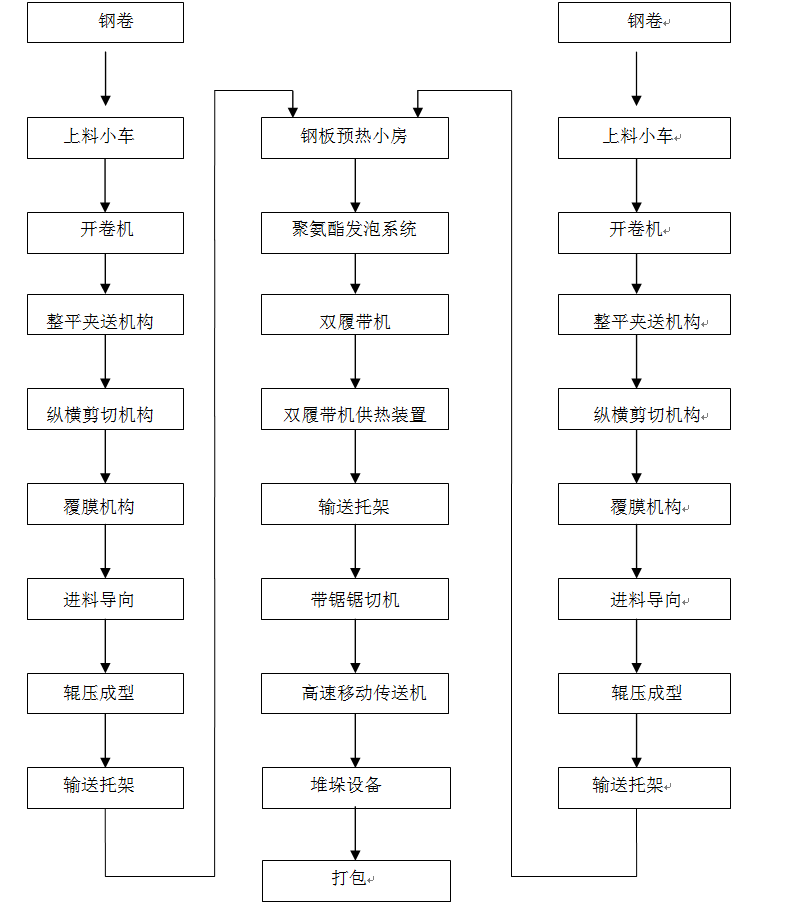

聚氨酯彩钢夹芯板生产线流程图

常用板型图及成品图

常见板型

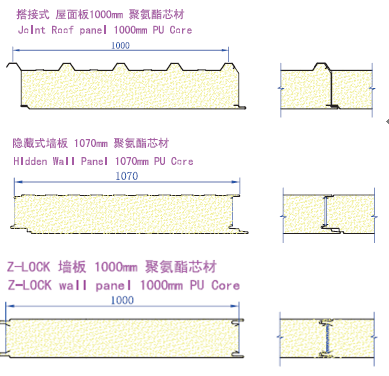

板型图

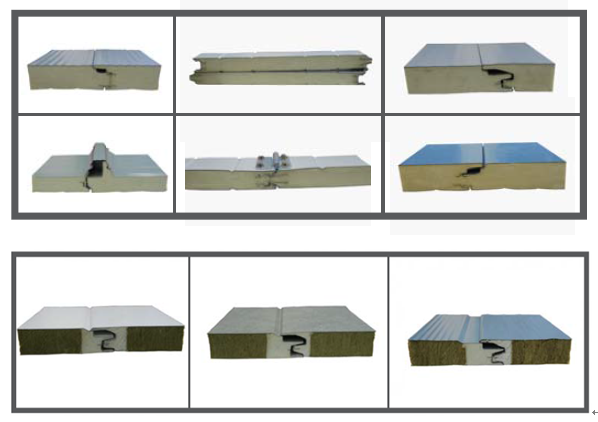

成品图

a, 金属面墙面板（Z-LOCK、隐藏式）
b, 金属面屋面瓦楞板（搭接式）
c, 金属面冷库板

芯材：
1.聚氨酯
2.酚醛
3.岩棉
4.中间岩棉两侧PU封边

板宽：
900-1200mm（墙板
1000mm（屋面板）

板厚：
20-150mm(墙面板、瓦楞板）
100-200mm（冷库板）
板长：3000-18000mm（可任意切断）
